制振装置(※)の設計・製作および性能評価までのトータルソリューションの提供
※制振装置（同調質量ダンパー, 英称：Tuned Mass Damper, 略称：TMD）により、構造物の振動エネルギーを消費し、対象構造物本体の振動を抑制します。
概要
インフラ構造物は、様々な外力（風、地震、歩行外力、交通荷重など）にさらされ、その外力に応じた様々な揺れが生じます。
このような揺れを抑える対策の一つとして、制振装置（同調質量ダンパー：Tuned Mass Damper＝略称「TMD」）があります。

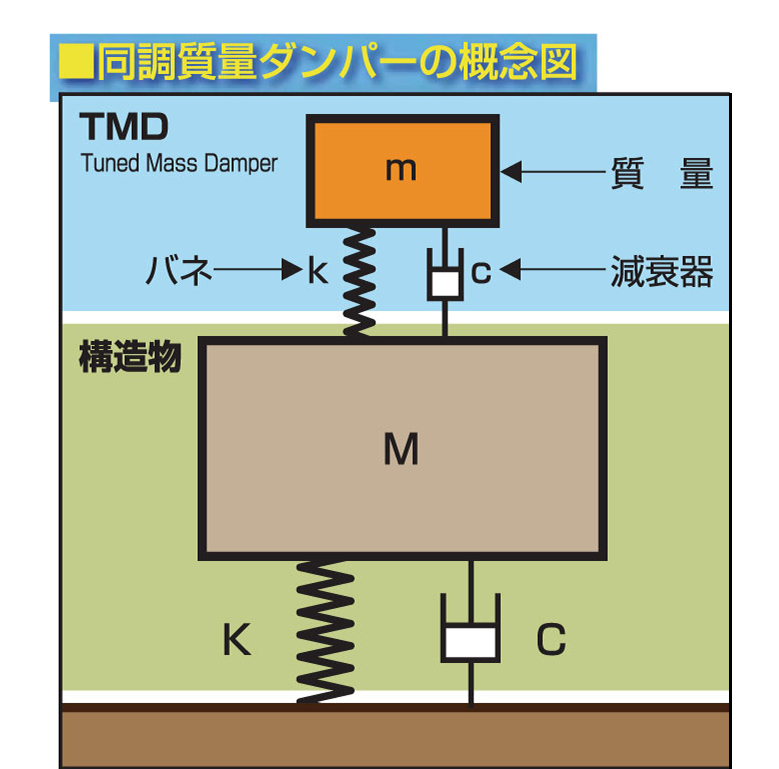

当社の制振装置（TMD）は、概念図に示すように、本体の構造物の代わりに制振装置（TMD）が大きく揺れることで、揺れを振動装置で吸収し構造物自体の揺れを抑制します。
当社では制振装置の設計および製作はもちろん、現地での性能確認から、構造物の揺れの計測、強度検討まで、トータルでお手伝いします。
[対象構造物]

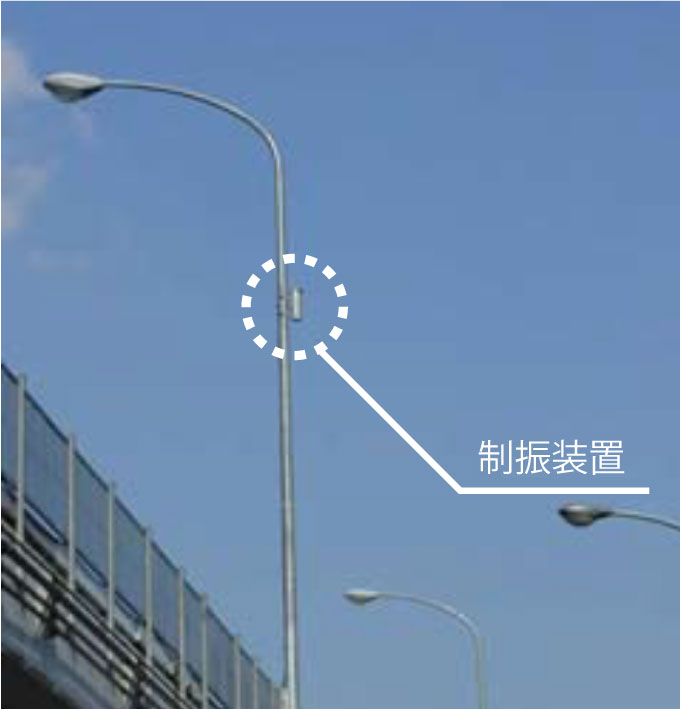

照明柱、歩道橋、道路橋、煙突、高層建物等
制振検討業務（技術コンサルティング～エンジニアリング業務）
-
技術コンサルティング業務
対象構造物の振動特性調査および
TMDの設計 -
Step01
現地振動測定
-
振動測定（固有振動数、構造減衰の評価）
-
加振減衰試験
-
-
Step02
評価
-
振動使用性および疲労損傷検討など
-
-
Step03
対策案立案
-
TMDを含む複数対策案の比較検討
-
最適な対策案の提案
-
-
TMD採用の場合
-
Step04
TMDの設計
-
装置の諸元決定
-
設計図面作成
-
-
エンジニアリング業務
TMDの製作・設置
-
Step05
装置の製作、製品検査
-
Step06
装置の据付
-
Step07

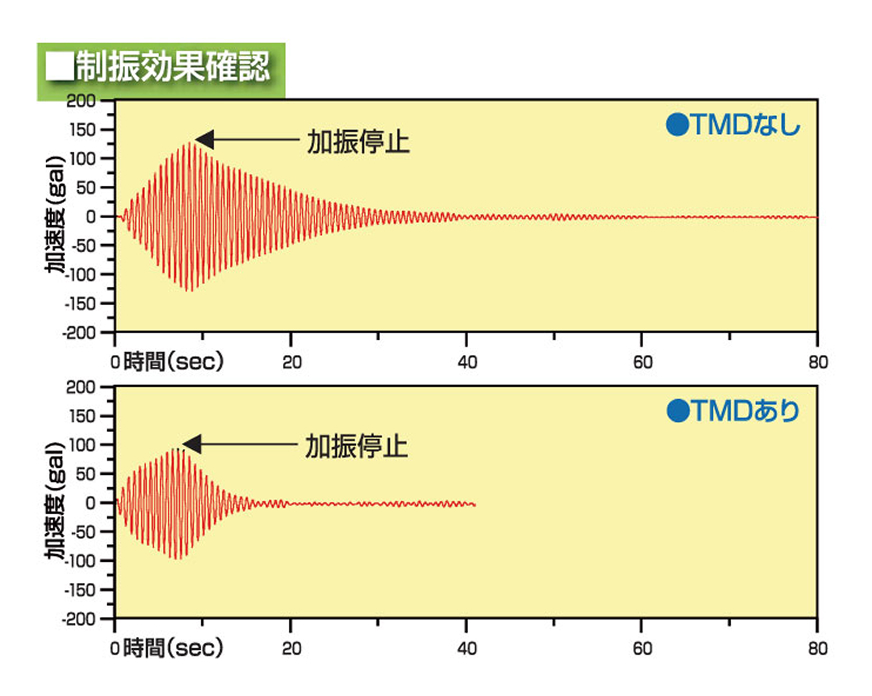

制振効果の確認
※カナデビアエンジニアリングとTESolution Co., Ltd.（韓国、TES）は、より精度の高い制振装置（TMD）を提供するため、業務・技術協力を行っています。
コンサルタント業務事例
対象構造物
-
建設後50年以上経過した某歩道橋
-
上部工形式：連続鋼桁鋼床版
-
対象支間長： 32ｍ（P1↔P2間）+ 24.8ｍ（P2↔H2間）
検討概要
-
固有振動解析（振動モード、固有振動数、一般化質量の算出）（図１）
-
現地振動計測（通勤時振動、加振減衰振動、歩行振動の計測）
-
解析と実測結果の比較および制振対象の検討（図2 & 3）
-
制振装置諸元および目標制振性能の検討（図4）

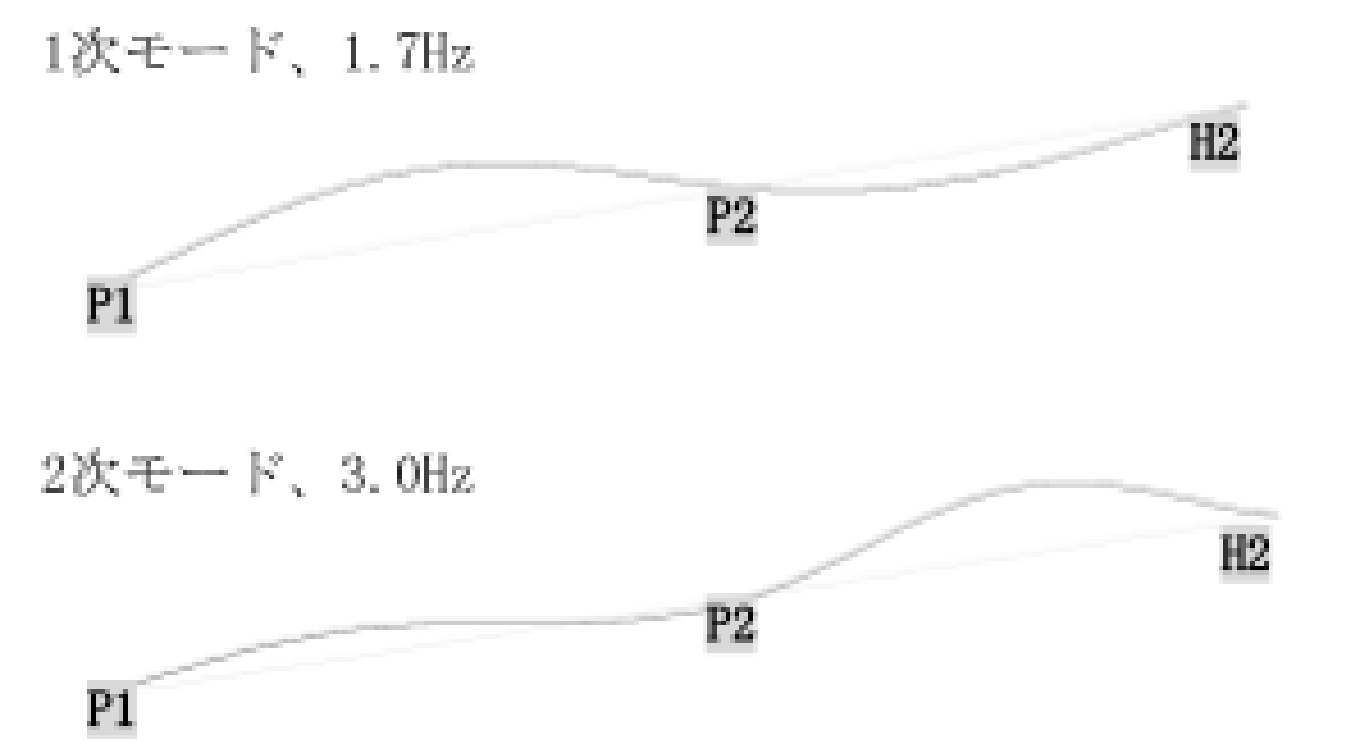

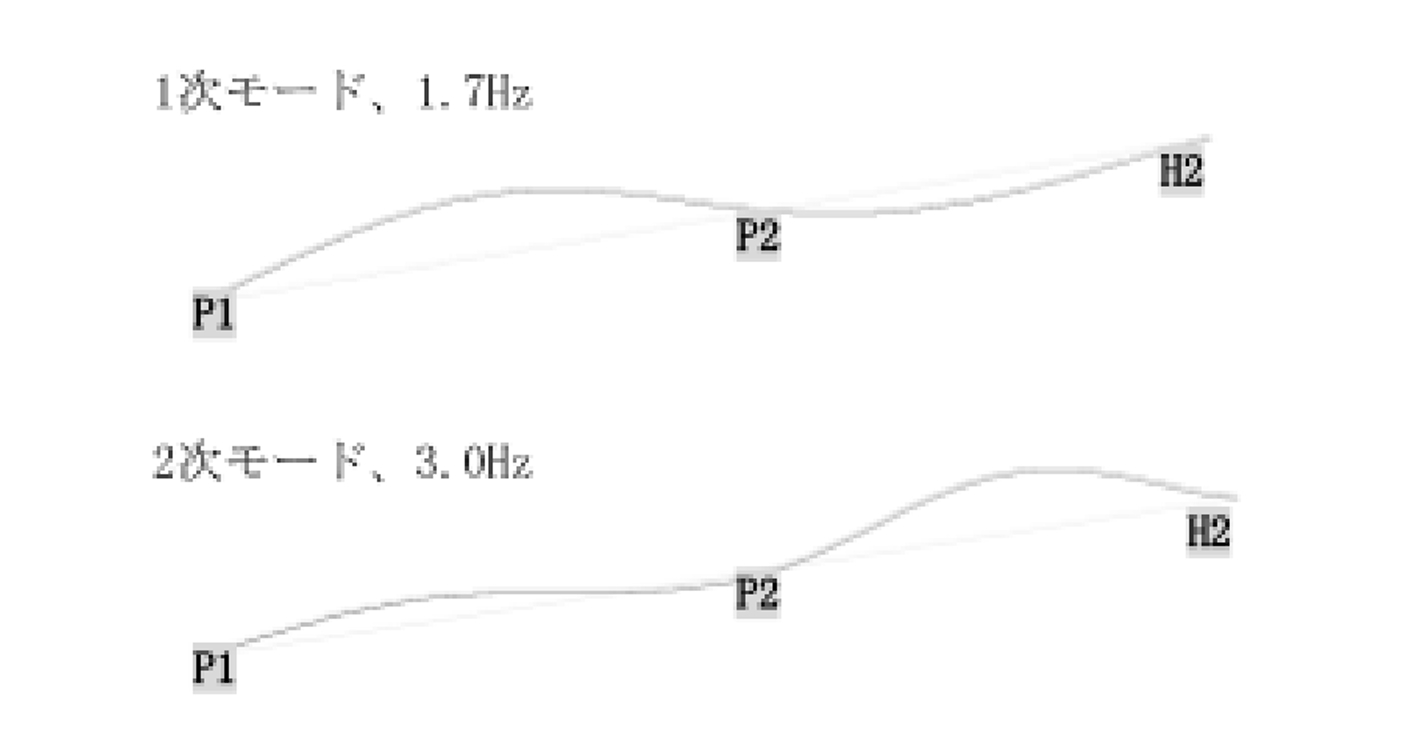

図1 固有振動解析結果

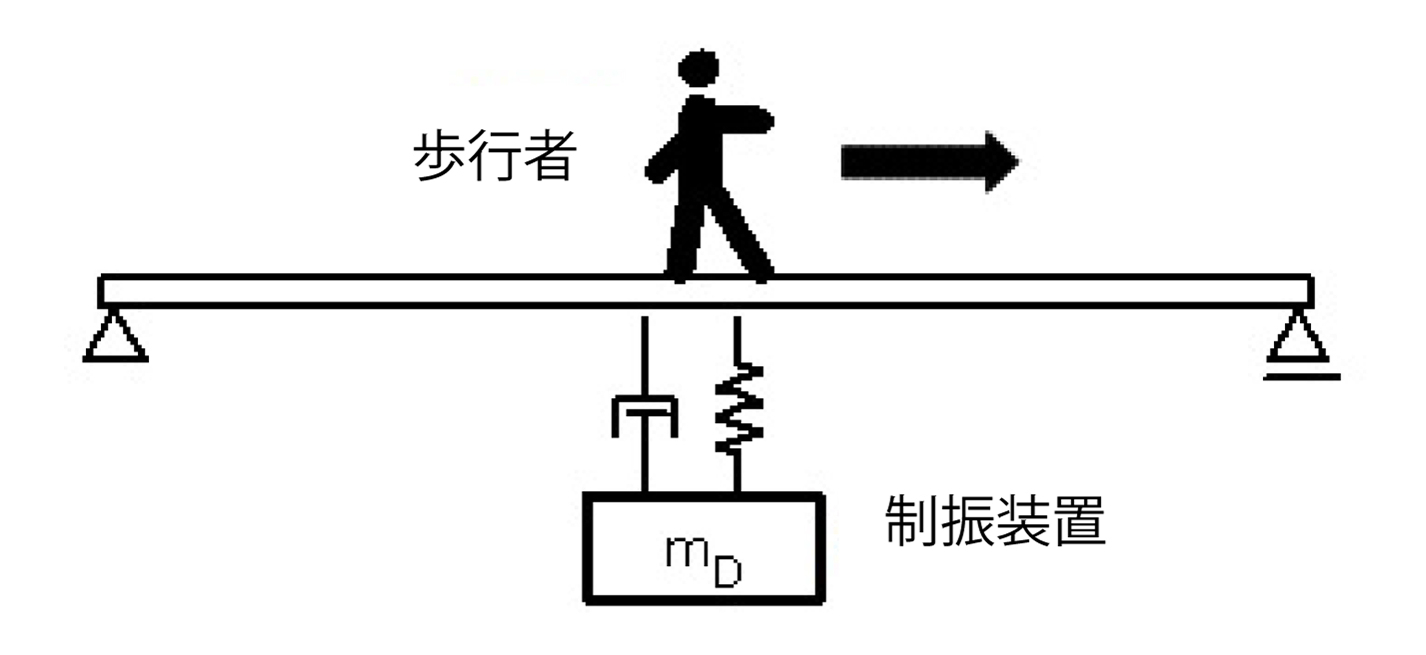

図2 歩行者と制振装置を考慮した応答シミュレーションの解析モデル

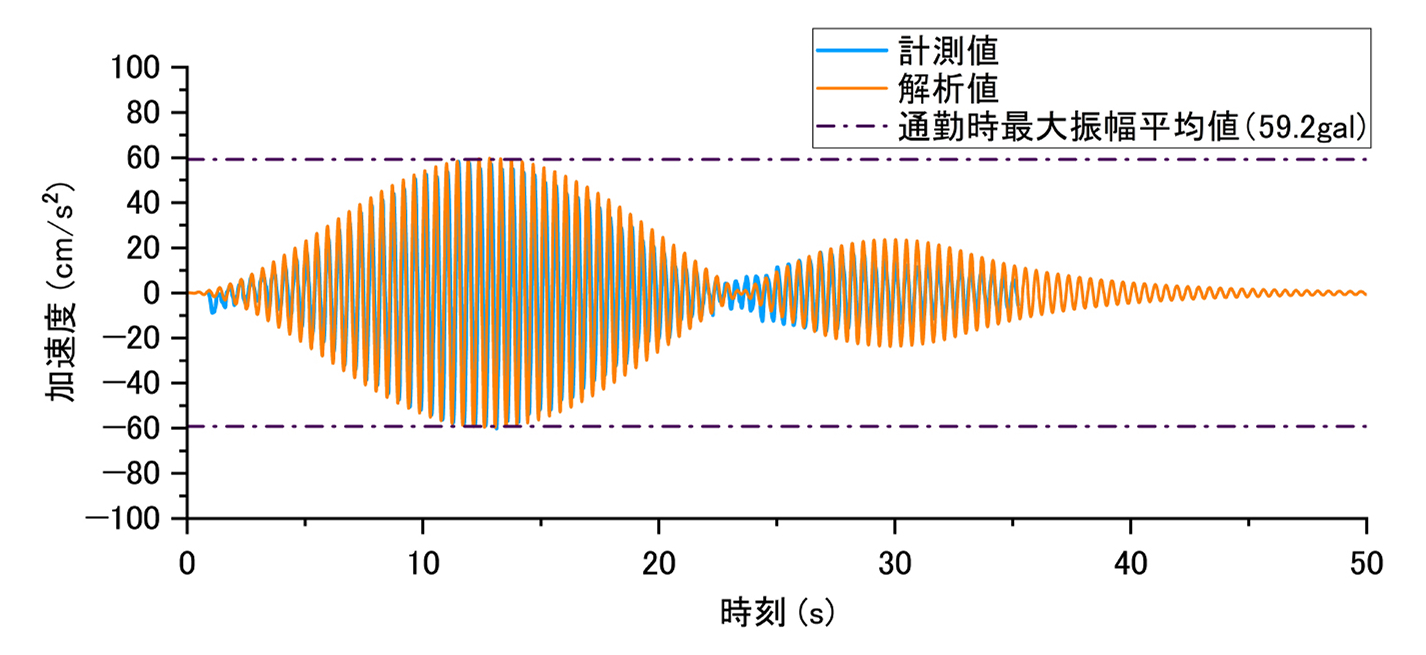

図3 歩行による歩道橋の応答シミュレーション（現地計測値と解析値の比較、制動装置なし）

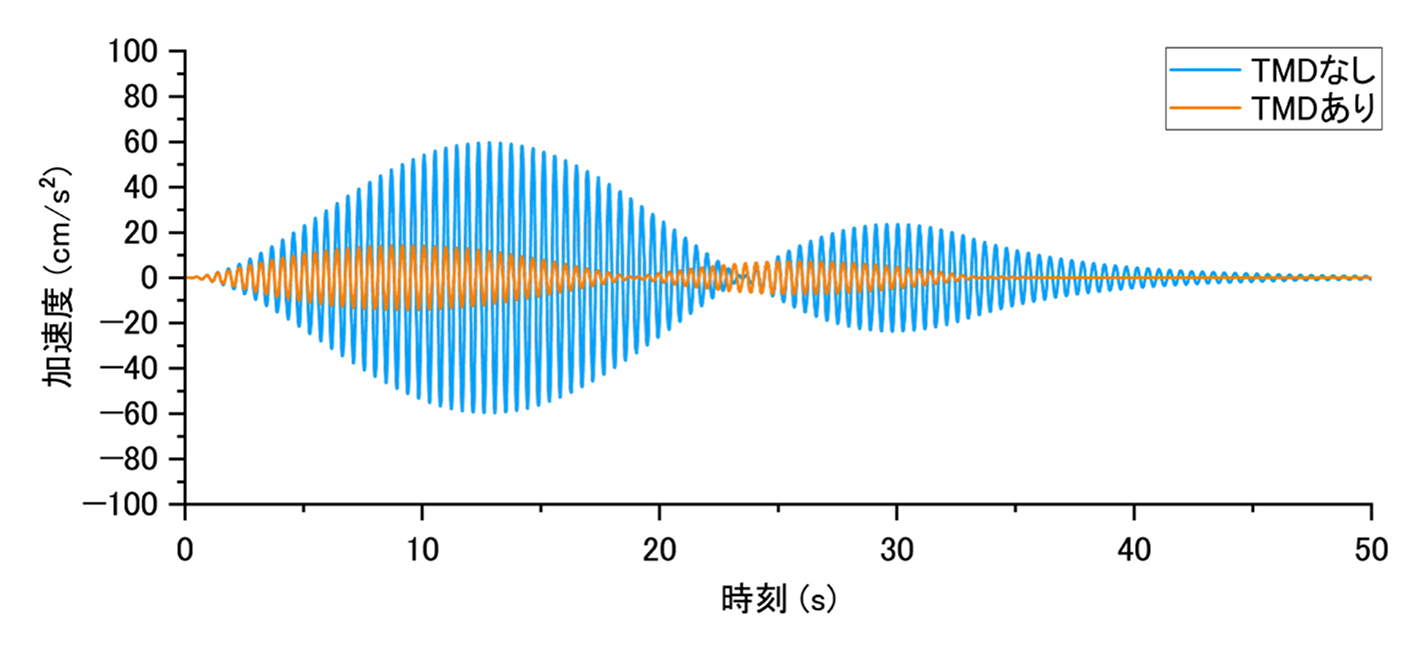

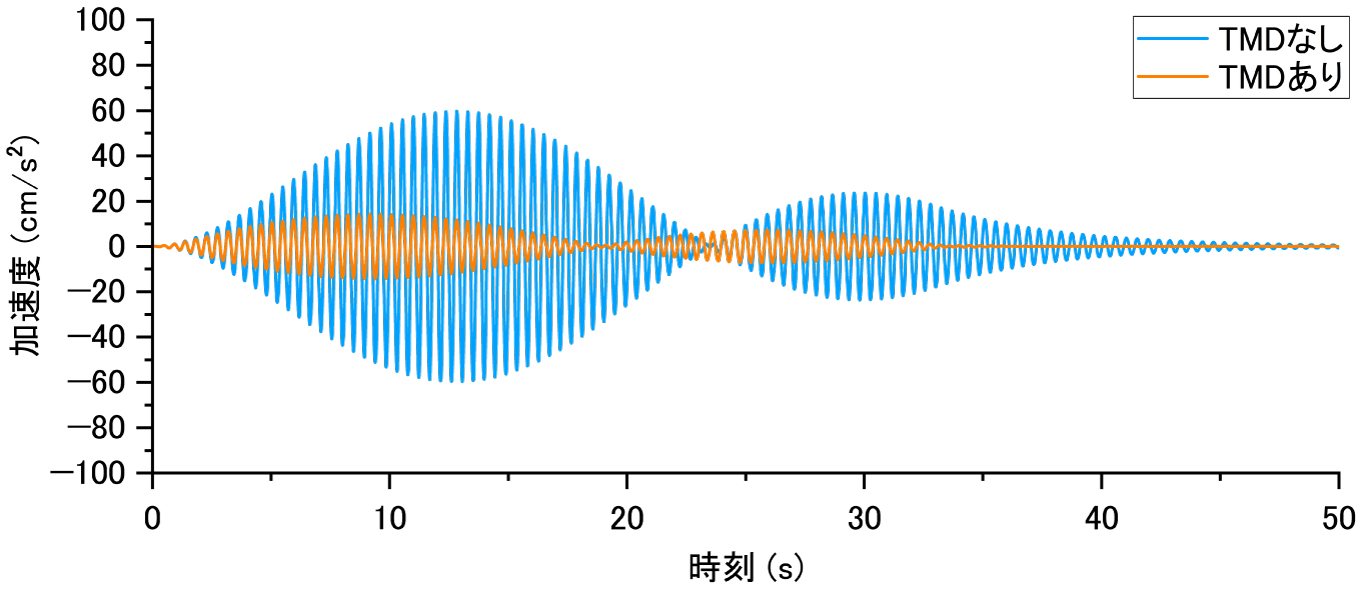

図4 TMDありとなしの場合の応答シミュレーションの比較（TMD質量比2.5%、理論上の最大制振性能時）
施工事例
カナデビアエンジニアリング単独、共同実施、共同改良案件
[概要]
カナデビアエンジニアリングが単独で実施
-

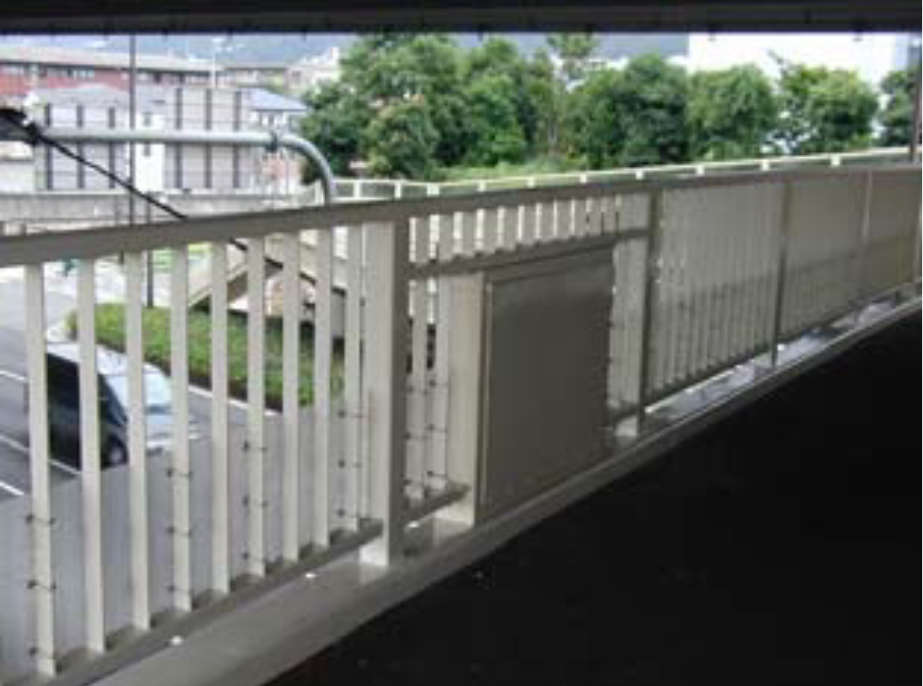

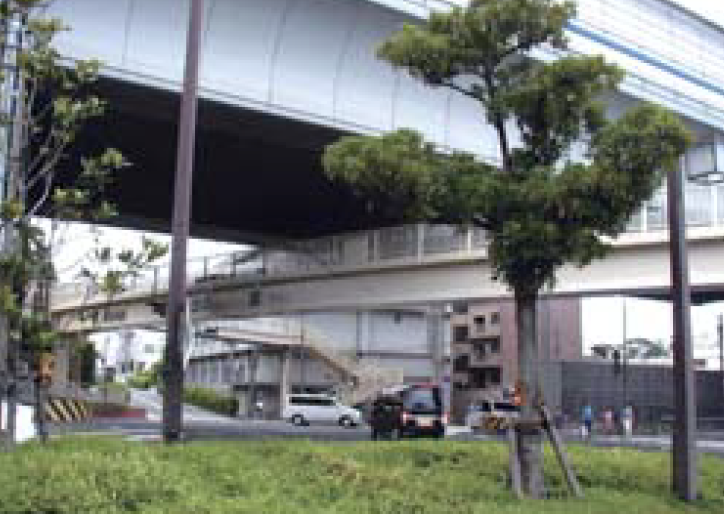

歩道橋
-
最大支間長：47.7m
-
固有振動数：約1.8Hz
-
設置年：2001年

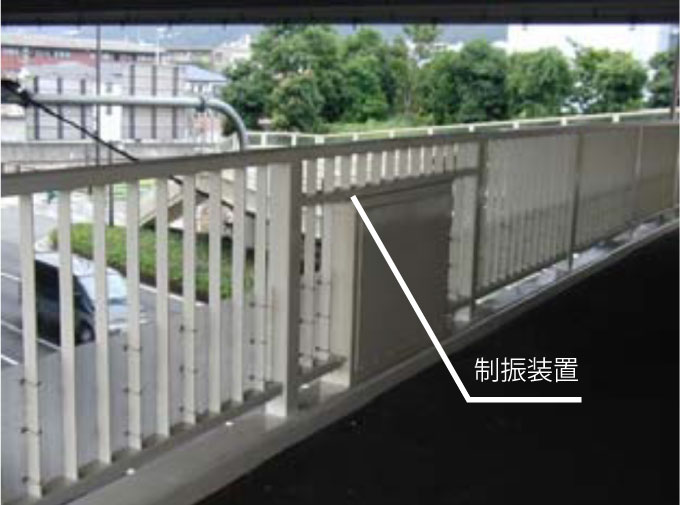

[制振装置の概要]
-
タイプ：TMD（2セット、高欄設置型）
-
制御方向：鉛直方向
-
仕様：駆動重錘 135kg
[概要]
カナデビアエンジニアリングとTESが共同で実施
-

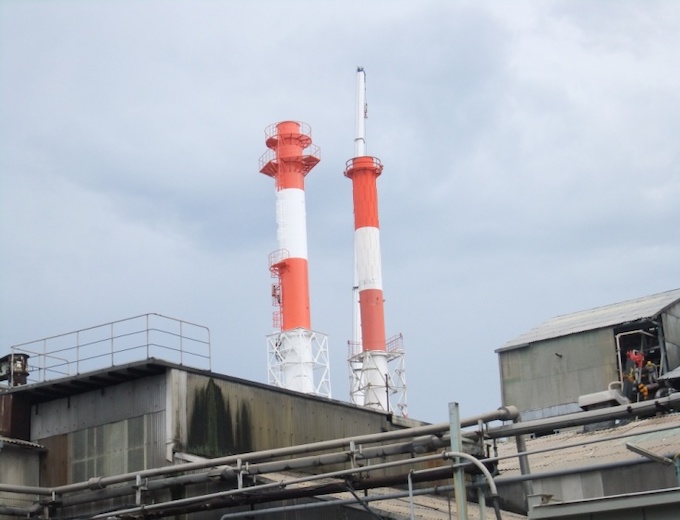

鋼製煙突
-
高さ：50m
-
固有振動数：1.57Hz(X, Y)
-
設置年：2011年

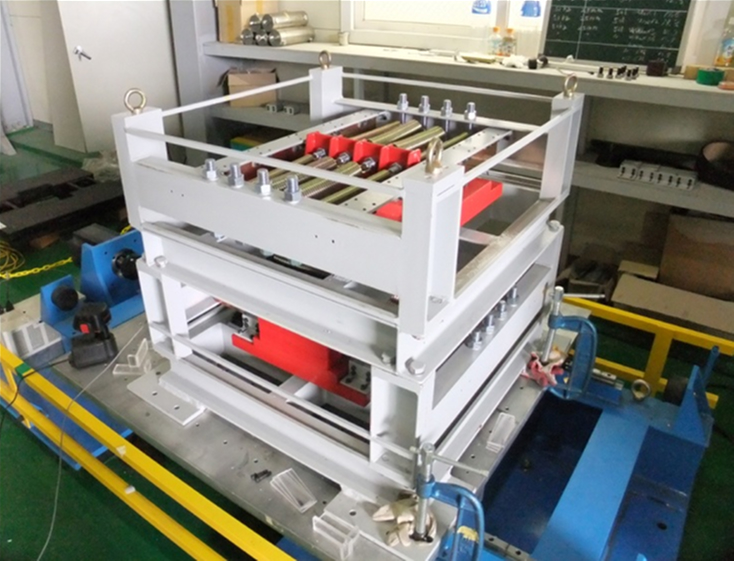

[制振装置の概要]
-
タイプ：TMD（2セット）
-
制御方向：水平2方向
-
仕様：駆動重錘 240kg
[概要]
TESが単独で実施(2018年にカナデビアエンジニアリングと共同して日本国内向けに改良)
-

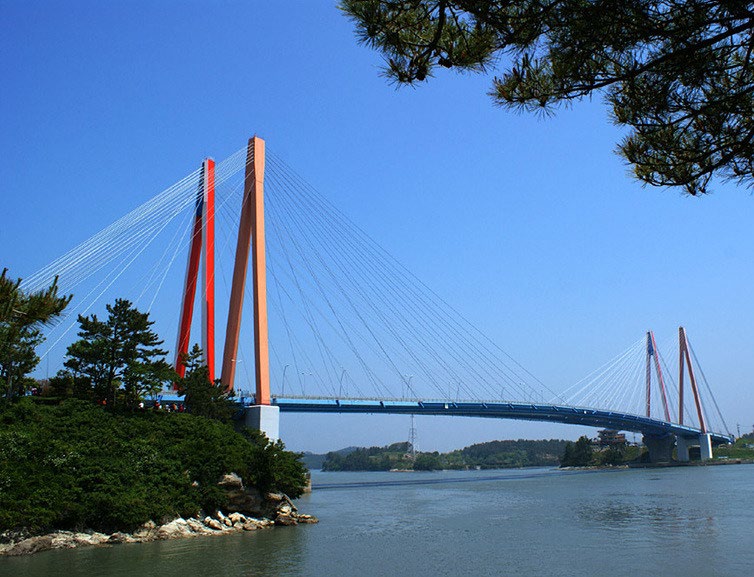

斜張橋
-
最大支間長：484m
-
固有振動数：約0.5Hz
-
設置年：2012年
[制振装置の概要]
-

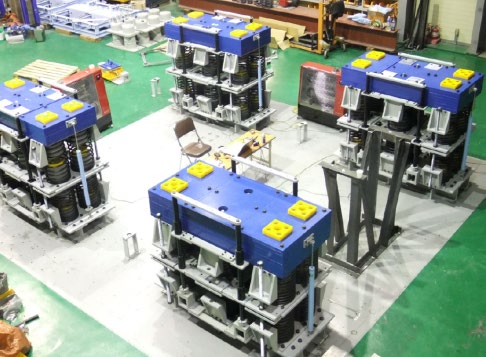

タイプ：TMD（4セット）
-
制御方向：鉛直方向
-
仕様：駆動重錘 3.25ton
TESが単独で実施した実績例
カナデビアエンジニアリングとTESolution（韓国, TES）はより制度の高い制振装置（TMD）を提供するため、業務・技術協力を行っています。
[概要]
-

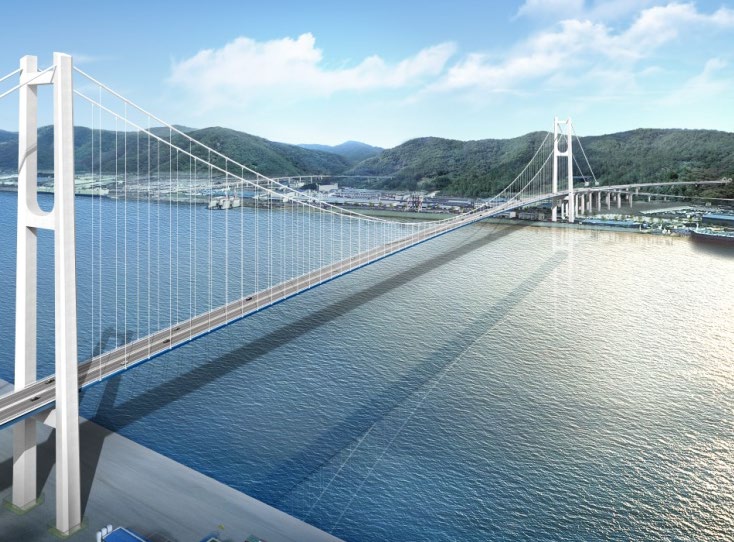

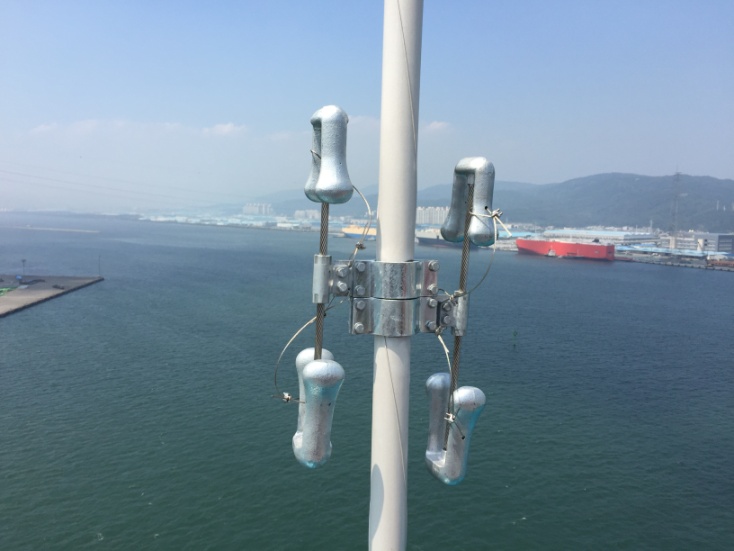

吊橋（吊りケーブル・吊り部材）
-
最大支間長：1,800m
-
ケーブル固有振動数：約1Hz〜40Hz
-
設置年：2015年
[制振装置の概要]
-
タイプ：ストックブリッジダンパー（120セット）
-
制御方向：水平方向
-
仕様：駆動重錘 4.62Kg+7.90Kg（1セット当たり）
-
※吊橋ハンガーケーブル振動対策用
ストックブリッジダンパー(SBダンパー)を用いた円形断面吊り材に生じる渦励振の制振対策
[概要]
-

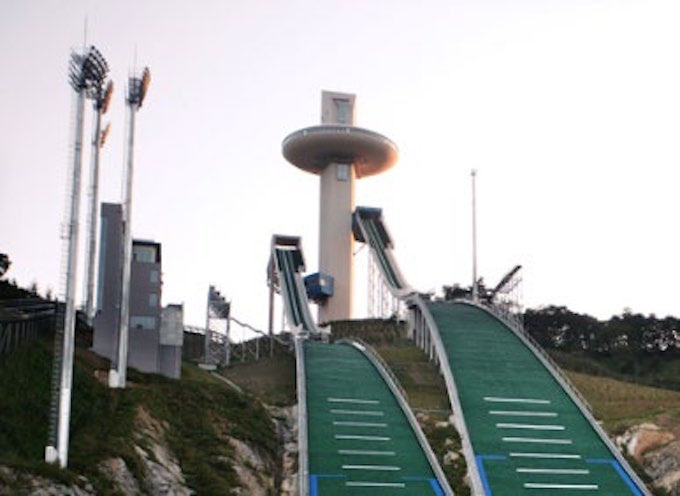

アルペンスキージャンプ台タワー
-
高さ：115m
-
固有振動数：0.49Hz(X), 0.39Hz(Y)
-
設置年：2009年（※平昌オリンピック, ジャンプ台）
[制振装置の概要]
-

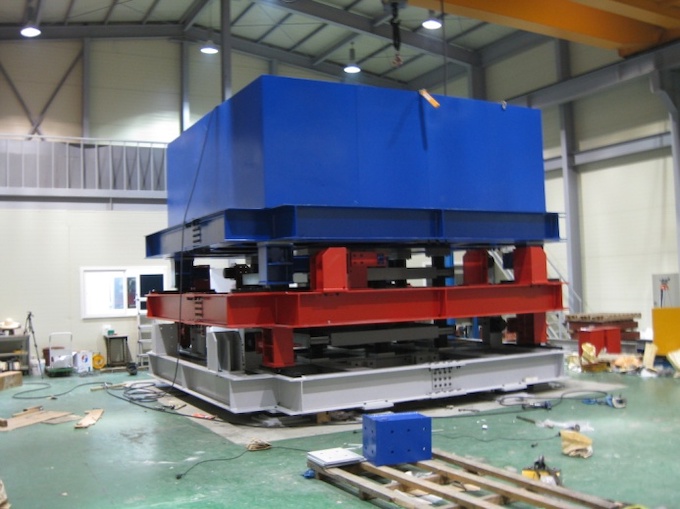

タイプ：TMD（1セット）
-
制御方向：水平2方向
-
仕様：駆動重錘 25.0ton(X), 23.0ton(Y)
[概要]
-

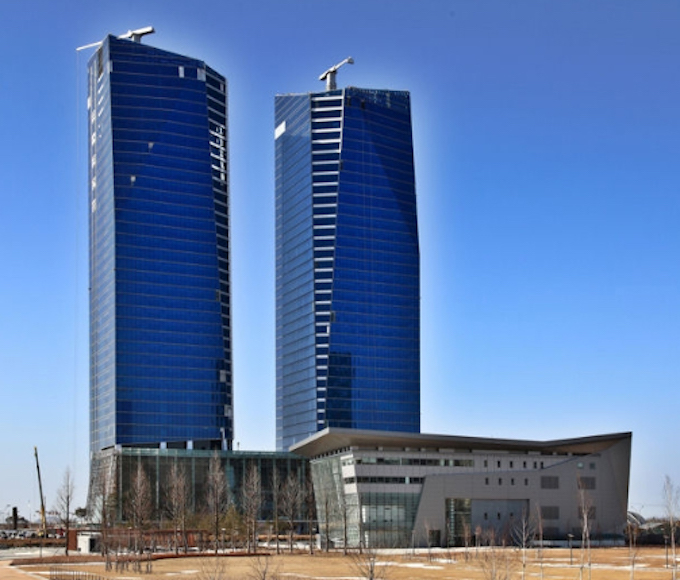

高層建物
-
高さ：185m（39階）
-
固有振動数：0.25Hz(X), 0.24Hz(Y)
-
設置年：2010年

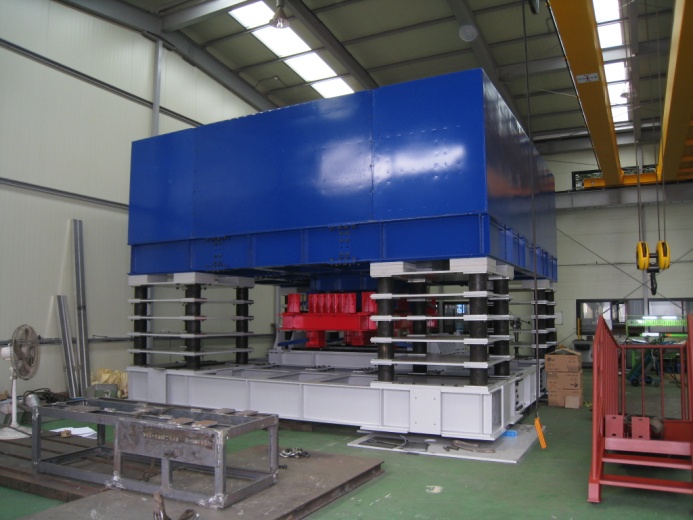

[制振装置の概要]
-
タイプ：TMD（1セット）
-
制御方向：水平2方向
-
仕様：駆動重錘 160ton
